De la stabilité du champ magnétique dépend la précision et le détail de la reproduction.
Stabiliser le champ magnétique
Après avoir repoussé les limites avec des dispositifs à électro-aimant, nos ingénieurs ont pris conscience que le champ magnétique, quelle que soit son intensité, possède une dimension dynamique que nous ne contrôlions pas.
Le champ magnétique n’est pas stable car il est modulé par trois facteurs :
- le déplacement de la bobine (loi de Lenz),
- le courant la traversant (courant de Foucault),
- la fréquence.
Par conséquent, la bobine et l'ensemble de l’équipage mobile incluant la membrane viennent prendre appui sur un champ magnétique qui devient "élastique", ce qui se traduit par une perte de précision.
La technologie NIC - Neutral Inductance Circuit
Après trois années de recherche et le développement d’un logiciel de simulation qui a permis de visualiser ces interactions complexes, les ingénieurs Focal ont créé un circuit magnétique d’une stabilité incroyable pour la ligne d'enceintes haute-fidélité Sopra.
La solution, la technologie NIC, réside dans une bague de Faraday dont les dimensions, la matière et le positionnement ont été optimisés pour rendre le champ magnétique insensible à la position de la bobine, à l’intensité et à la fréquence du courant la traversant.
Un gage de très haute-définition.
Analogie visuelle des perturbations magnétiques
Sans bague de Faraday
Les variations liées à la position de la bobine et du courant la traversant dans un circuit conventionnel se traduisent par un flou.
Avec bague de Faraday
La technique de la bague de Faraday est connue, elle améliore la définition, mais par contre il y a perte de dynamique /contraste.
Bague de Faraday Focal
Notre nouveau logiciel de simulation réunit le meilleur des deux mondes : très haute-définition et dynamique / contraste.
Mesures et analyses
Mesure effective faite sur Klippel® pour un medium de 6" : en bleu avec le nouveau circuit "NIC" et en rouge avec médiumde 6" à moteur ferrite conventionnel. À gauche : Variation de l’inductance en fonction du courant traversant la bobine variant selon le message musical. Stabilité totale du circuit "NIC". À droite : Variation de l’inductance en fonction de la position de la bobine dans l’entrefer. Le résultat est spectaculaire.
Mesure effective faite sur Klippel pour un woofer de 8" : en rouge sans bague et en bleu avec bague optimisée grâce à notre outil de simulation. À gauche : variation de l’inductance en fonction du courant traversant la bobine variant selon le message musical. Stabilité totale. À droite : variation de l’inductance en fonction de la position de la bobine dans l’entrefer. Le résultat, là aussi, spectaculaire principalement quand la bobine rentre dans l’entrefer.
Réponse en fréquence : en bleu notre médium de dernière génération comparé à un médium W de génération précédente en rouge. L’extension en fréquence résultant de l’ensemble des perfectionnements dont en particulier le profil exponentiel est important. Elle augure une meilleure réponse transitoire. NB : Le creux à 3 000 Hz vient de l’absence de cache-noyau sur notre exemplaire de test.
Analyse de la distorsion "multitone" Klippel qui donne une vision globale des distorsions (harmonique et intermodulation) est révélatrice des progrès accomplis avec un gain de l’ordre de 10 dB soit une réduction de près de 70 %.

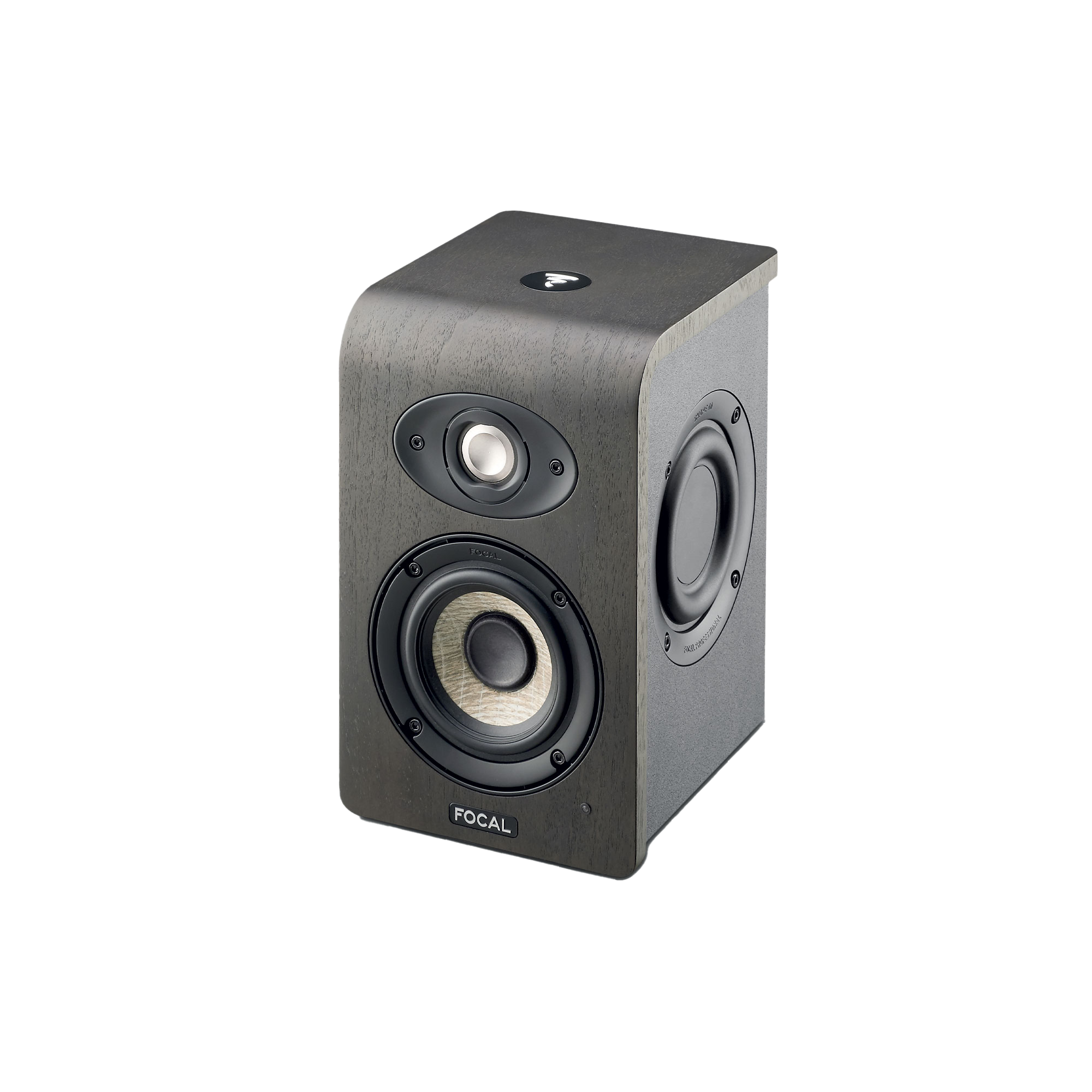

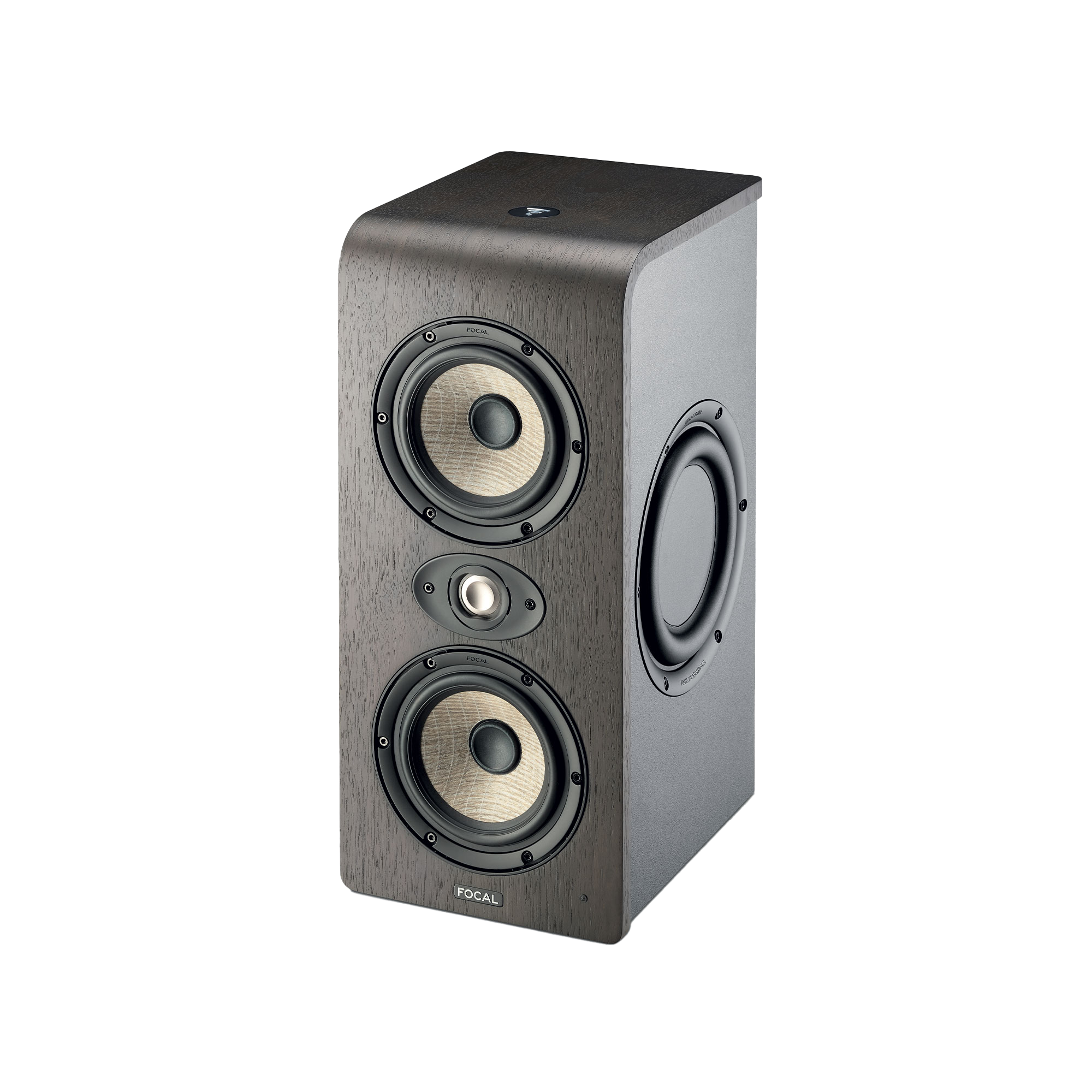

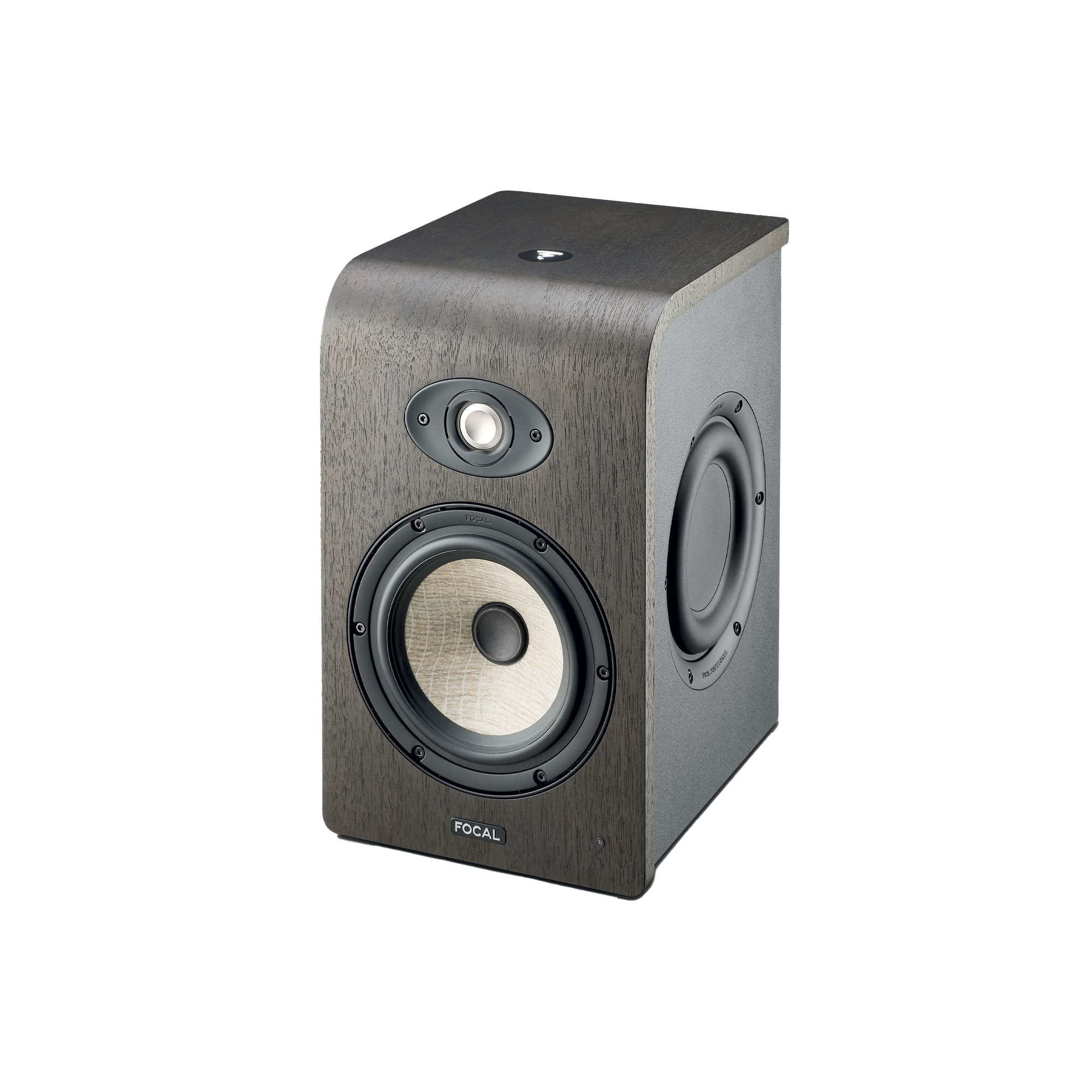

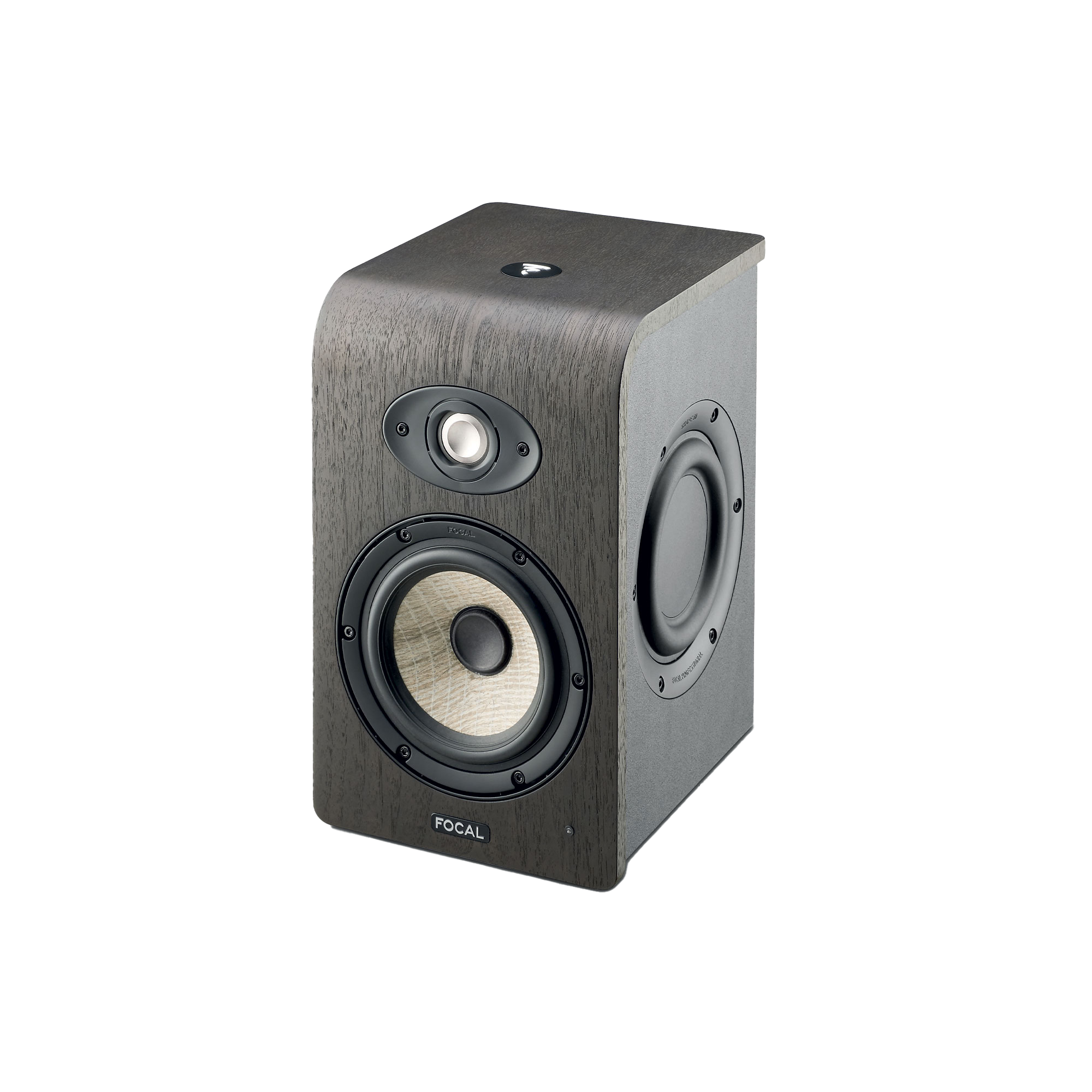

Les produits Focal utilisant cette technologie
Découvrez d'autres technologies Focal
Woofer EM
Le haut-parleur à moteur électromagnétique
Avec Utopia, Focal a introduit le woofer à moteur électromagnétique, l’EM. Une avancée tellement considérable qu’il lui a donné son nom complet : Utopia EM. Ce saut technologique voulu dans le grave est atteint avec le woofer à moteur électromagnétique. Le principe : l’aimant permanent est remplacé par un électroaimant. De fait, la force du moteur peut devenir inépuisable, ou modulable. Un chiffre : le BL (facteur de force) du woofer de la précédente Grande Utopia atteignait le chiffre respectable de 18,5 T.m, il est passé à 34 T.m, soit une progression de 83 %. Nous avons fait appel à une technologie capable d’atteindre des performances extrêmes : l’électroaimant. Son alimentation est externe et dispose d’un système de reconnaissance du signal. Elle propose un réglage de la tension d’alimentation sur 6 paliers (pour une puissance délivrée de 9 W à 90 W). Soit le choix de toute une palette sonore pour le grave, profond et rond, ou tendu avec un son live, et 4 niveaux intermédiaires pour programmer un son grave à la carte. Ces réglages permettent d’assurer une maîtrise sans précédent du grave en gardant la main sur le couplage haut-parleur/pièce d’écoute.
Membrane Sandwich K2
Pureté et précision sonores
Pièce maitresse d’un haut-parleur, la membrane est au cœur des recherches de nos ingénieurs acousticiens. Forme et matériaux sont essentiels pour une restitution haute-fidélité. En 1986, nos équipes ont dévoilé une membrane sandwich en fibre d’aramide, reconnaissable à sa couleur jaune unique. Elle a été renouvelée en profondeur au fil des ans tout en gardant les caractéristiques qui ont fait son succès. Elle se compose aujourd’hui d’une âme en mousse ultralégère prise entre une couche de fibres d’aramide et une couche de fibres de verre. Elle combine les trois facteurs clés d’une membrane de haut-parleur : rigidité, légèreté et amortissement, pour un son précis, dynamique et sans coloration.
Tweeter FRAK
Des aigus parfaits
Pour des hautes fréquences parfaitement restituées, les ingénieurs Focal recherchent et développent des cônes spécifiques de tweeters. Formes et matériaux jouent un rôle essentiel dans la reproduction. Aussi, pour le cône du tweeter FRAK, ils ont choisi de l'aluminium/magnésium qu’ils ont associé à un profil en forme de « M ». Cette combinaison révolutionnaire dans le Car Audio offre une belle descente en fréquence et un superbe amortissement. La légèreté du cône permet notamment aux tweeters de briller dans les extrêmes aigus.
